Mit pneumatischer Spülauslösung

Neu

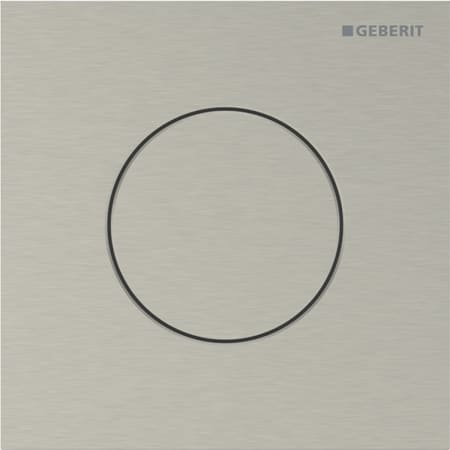

Geberit Urinalsteuerung mit pneumatischer Spülauslösung, Typ 40 Betätigungsplatte, rund

Meine Liste (0)

Artikel

Klicken Sie auf das Icon mit den 3 Punkten, um weitere Optionen für jeden Artikel zu erhalten.

Art.-Nr.	116.014.14.1 Neu
ST-Nr.	3451 117
SGVSB-Nr.	108 530

Farbe / Oberfläche	Platte, Taste: schwarz matt / easy-to-clean-beschichtet
Werkstoff	Edelstahl
B	12.5 cm
H	12.5 cm
T	0.2 cm

Art.-Nr.	116.014.FW.1 Neu
ST-Nr.	3451 117
SGVSB-Nr.	108 530

Farbe / Oberfläche	Platte, Taste: gebürstet, easy-to-clean-beschichtet
Werkstoff	Edelstahl
B	12.5 cm
H	12.5 cm
T	0.2 cm

Art.-Nr.	116.014.JK.1 Neu
ST-Nr.	3451 117
SGVSB-Nr.	108 530

Farbe / Oberfläche	Platte, Taste: lava / Glas glänzend
Werkstoff	Glas
B	12.5 cm
H	12.5 cm
T	0.4 cm

Art.-Nr.	116.014.JL.1 Neu
ST-Nr.	3451 117
SGVSB-Nr.	108 530

Farbe / Oberfläche	Platte, Taste: sandgrau / Glas glänzend
Werkstoff	Glas
B	12.5 cm
H	12.5 cm
T	0.4 cm

Art.-Nr.	116.014.JT.1 Neu
ST-Nr.	3451 117
SGVSB-Nr.	108 530

Farbe / Oberfläche	Platte, Taste: weiss matt / easy-to-clean-beschichtet
Werkstoff	Edelstahl
B	12.5 cm
H	12.5 cm
T	0.2 cm

Art.-Nr.	116.014.QB.1 Neu
ST-Nr.	3451 117
SGVSB-Nr.	108 530

Farbe / Oberfläche	Platte, Taste: rotgold / gebürstet, easy-to-clean-beschichtet
Werkstoff	Edelstahl
B	12.5 cm
H	12.5 cm
T	0.2 cm

Art.-Nr.	116.014.QD.1 Neu
ST-Nr.	3451 117
SGVSB-Nr.	108 530

Farbe / Oberfläche	Platte, Taste: schwarzchrom / gebürstet, easy-to-clean-beschichtet
Werkstoff	Edelstahl
B	12.5 cm
H	12.5 cm
T	0.2 cm

Art.-Nr.	116.014.QF.1 Neu
ST-Nr.	3451 117
SGVSB-Nr.	108 530

Farbe / Oberfläche	Platte, Taste: messing / gebürstet, easy-to-clean-beschichtet
Werkstoff	Edelstahl
B	12.5 cm
H	12.5 cm
T	0.2 cm

Art.-Nr.	116.014.SI.1 Neu
ST-Nr.	3451 117
SGVSB-Nr.	108 530

Farbe / Oberfläche	Platte, Taste: weiss / Glas glänzend
Werkstoff	Glas
B	12.5 cm
H	12.5 cm
T	0.4 cm

Art.-Nr.	116.014.SJ.1 Neu
ST-Nr.	3451 117
SGVSB-Nr.	108 530

Farbe / Oberfläche	Platte, Taste: schwarz / Glas glänzend
Werkstoff	Glas
B	12.5 cm
H	12.5 cm
T	0.4 cm

Art.-Nr.	116.014.ID.1 Neu
ST-Nr.	3451 117
SGVSB-Nr.	108 530

Farbe / Oberfläche	Platte, Taste: nickel / gebürstet, easy-to-clean-beschichtet
Werkstoff	Edelstahl
B	12.5 cm
H	12.5 cm
T	0.2 cm

Technische Daten

Fliessdruck	1–8 bar	Fliessdruck 1–8 bar
Prüfdruck Wasser max.	16 bar	Prüfdruck Wasser max. 16 bar
Prüfdruck Luft / Inertgas max.	3 bar	Prüfdruck Luft / Inertgas max. 3 bar
Wassertemperatur max.	30 °C	Wassertemperatur max. 30 °C
Betätigungskraft (N) max.	12 N	Betätigungskraft (N) max. 12 N

Durchfluss bei 100 kPa / 1 bar ohne Durchflussbegrenzer	0.3 l/s	Durchfluss bei 100 kPa / 1 bar ohne Durchflussbegrenzer 0.3 l/s
Durchfluss bei 100 kPa / 1 bar mit Durchflussbegrenzer	0.18 l/s	Durchfluss bei 100 kPa / 1 bar mit Durchflussbegrenzer 0.18 l/s
Spülzeit Einstellbereich	4 / 8 / 12 s	Spülzeit Einstellbereich 4 / 8 / 12 s
Tastenform	rund	Tastenform rund

Fliessdruck	1–8 bar	Fliessdruck 1–8 bar
Prüfdruck Wasser max.	16 bar	Prüfdruck Wasser max. 16 bar
Prüfdruck Luft / Inertgas max.	3 bar	Prüfdruck Luft / Inertgas max. 3 bar
Wassertemperatur max.	30 °C	Wassertemperatur max. 30 °C
Betätigungskraft (N) max.	12 N	Betätigungskraft (N) max. 12 N
Durchfluss bei 100 kPa / 1 bar ohne Durchflussbegrenzer	0.3 l/s	Durchfluss bei 100 kPa / 1 bar ohne Durchflussbegrenzer 0.3 l/s
Durchfluss bei 100 kPa / 1 bar mit Durchflussbegrenzer	0.18 l/s	Durchfluss bei 100 kPa / 1 bar mit Durchflussbegrenzer 0.18 l/s
Spülzeit Einstellbereich	4 / 8 / 12 s	Spülzeit Einstellbereich 4 / 8 / 12 s
Tastenform	rund	Tastenform rund

Verwendungszwecke

Auf einen Verwendungszweck klicken, um nach weiteren Produkten zu suchen

Zur manuellen Spülauslösung von Urinalen Für Geberit Installationselemente für Urinal mit Betätigung von vorne Für Geberit Installationselemente für Urinal mit Betätigung von oben Zum Einbau in Rohbausets für Geberit Urinalsteuerungen (ab Baujahr 2009)

Eigenschaften

Auf eine Eigenschaft klicken, um nach weiteren Produkten zu suchen

Betätigungsplatte mit Sicherungsriegel Spülzeiteinstellung mit Luftdüsen (pneumatisch)Geringe Auslösekraft Geringe Hubbewegung

Spülauslösung beim Loslassen der Betätigungstaste Spülmenge über Drosselschraube des Rohbausets bis auf 0.5 l pro Spülung reduzierbar Armaturengruppe II nach DIN 4109 Trinkwasserberührende Komponenten bleifrei

Lieferumfang

Typ 40 Betätigungsplatte, rund
Pneumatische Spülauslösung, vormontiert auf Befestigungsrahmen
Pneumatikventil
Befestigungsmaterial

Kombinierbar mit

Geberit GIS Element für Urinal, 114 cm, universell

Geberit GIS

Geberit GIS Element für Urinal, 114 cm, universell

461.624.00.1

Ersetzt Art.-Nr. 461.687.00.1

Geberit GIS Element für Urinal, 114 cm, universell, für Sprühkopf

Geberit GIS

Geberit GIS Element für Urinal, 114 cm, universell, für Sprühkopf

461.607.00.1

Geberit Duofix Element für Urinal, 112–130 cm, universell

Geberit Duofix

Geberit Duofix Element für Urinal, 112–130 cm, universell

111.621.00.2

Geberit Duofix Element für Urinal, 112–130 cm, universell, für Sprühkopf

Geberit Duofix

Geberit Duofix Element für Urinal, 112–130 cm, universell, für Sprühkopf

111.677.00.2
